一文了解如何使用 ADI 在线有源滤波器设计导向工具
一、有源滤波器设计介绍
有源滤波器（Active Filter）是使用运算放大器（Op-Amp）和无源元件（电阻、电容）构成的滤波器，相比无源滤波器（仅使用 R、L、C），它具有以下特点：
- 无需电感（L），避免大体积和寄生效应问题
- 可提供增益（放大信号）
- 输入/输出阻抗匹配灵活，减少负载效应
- 适用于低频应用（Hz~MHz 范围）
有源滤波器核心组成：
- 运算放大器（Op-Amp）：提供增益和缓冲
- 电阻（R）和电容（C）：决定滤波特性
- 反馈网络：控制滤波器的频率响应
二、有源滤波器的主要用途
下表（表1）罗列了有源滤波器的应用领域及典型用途：
应用领域 | 典型用途 |
音频处理 | 均衡器、低音/高音增强、噪声抑制 |
通信系统 | 抗混叠滤波、频带选择、调制解调 |
传感器信号调理 | 去除高频噪声、信号放大 |
医疗电子 | ECG/EEG 信号滤波、生物信号提取 |
工业控制 | 数据采集（DAQ）系统、抗干扰滤波 |
电源管理 | 开关电源纹波抑制、EMI 滤波 |
|---|
表1 有源滤波器的应用与用途
三、有源滤波器的类型
（一）按频率响应分类
类型 | 特点 | 典型应用 |
低通滤波器（LPF） | 允许低频通过，抑制高频 | 音频去噪、抗混叠 |
高通滤波器（HPF） | 允许高频通过，抑制低频 | 去除直流偏移、语音增强 |
带通滤波器（BPF） | 仅允许特定频带通过 | 无线通信、生物信号提取 |
带阻滤波器（BRF） | 抑制特定频带（陷波） | 去除工频干扰（50/60Hz） |
表2 有源滤波器类型（按频率响应分类）
（二）按实现方式分类
类型 | 特点 | 适用场景 |
Sallen-Key 结构 | 简单稳定，适合低通/高通 | 音频、传感器信号 |
多重反馈（MFB） | 适合带通/带阻，Q 值较高 | 通信、精密测量 |
状态变量滤波器 | 可同时输出 LPF/HPF/BPF | 高级音频处理 |
巴特沃斯（Butterworth） | 平坦通带，中等滚降 | 通用滤波 |
切比雪夫（Chebyshev） | 陡峭滚降，但有纹波 | 需要快速衰减的应用 |
贝塞尔（Bessel） | 线性相位，延迟恒定 | 信号保真（如音频） |
表3 有源滤波器类型（按实现方式分类）
四、ADI 在线滤波器设计导向工具
ADI (亚德诺半导体) 提供的在线滤波器设计导向工具是一款帮助工程师快速设计模拟滤波器的网络工具。以下是该工具的使用指南：
(一) 工具概述
ADI 在线滤波器设计导向工具允许用户：
- 设计低通、高通、带通和带阻滤波器
- 选择多种滤波器类型 (Butterworth、Chebyshev、Bessel 等)
- 自定义滤波器参数 (截止频率、阻带衰减等)
- 生成原理图和元件值
(二) 访问方式
(三) 使用步骤
1、选择滤波器类型
- 低通滤波器 (LPF)
- 高通滤波器 (HPF)
- 带通滤波器 (BPF)
2、设置滤波器参数
- 滤波器响应类型 (Butterworth、Chebyshev、Bessel 等)
- 滤波器阶数
- 截止频率 (或中心频率和带宽)
- 通带纹波 (对于 Chebyshev 滤波器)
- 输入/输出阻抗
3、选择实现方式
- 有源滤波器 (使用运算放大器)
- 无源滤波器 (仅使用 RLC 元件)
4、生成设计
- 工具将显示滤波器响应曲线
- 提供详细的电路原理图
- 列出所有元件值
5、仿真与验证
- 部分工具提供在线仿真功能
- 可下载设计文件用于 SPICE 仿真
(四) 高级功能
- 元件值优化：工具可建议标准元件值或允许自定义
- 灵敏度分析：评估元件容差对性能的影响
- 多级设计：支持复杂滤波器的级联设计
- PCB 布局建议：提供布局指南以减少寄生效应
(五) 注意事项
- 实际元件存在容差，设计时应考虑留有余量
- 高频应用需考虑寄生参数和 PCB 布局
- 运算放大器的带宽和压摆率需满足滤波器要求
- 建议通过实验验证最终设计性能
五、实际演示案例
(一) 设计需求
客户需要针对自己信号链输出设计一款低通有源滤波器；滤波器增益倍数是 2 倍 (±5V 供电)，3db 的截至频率是 500kHZ；在 2MHZ 主带频率衰减是 -50DB，希望设计的通带纹波小于 0.1db。
(二) 步骤

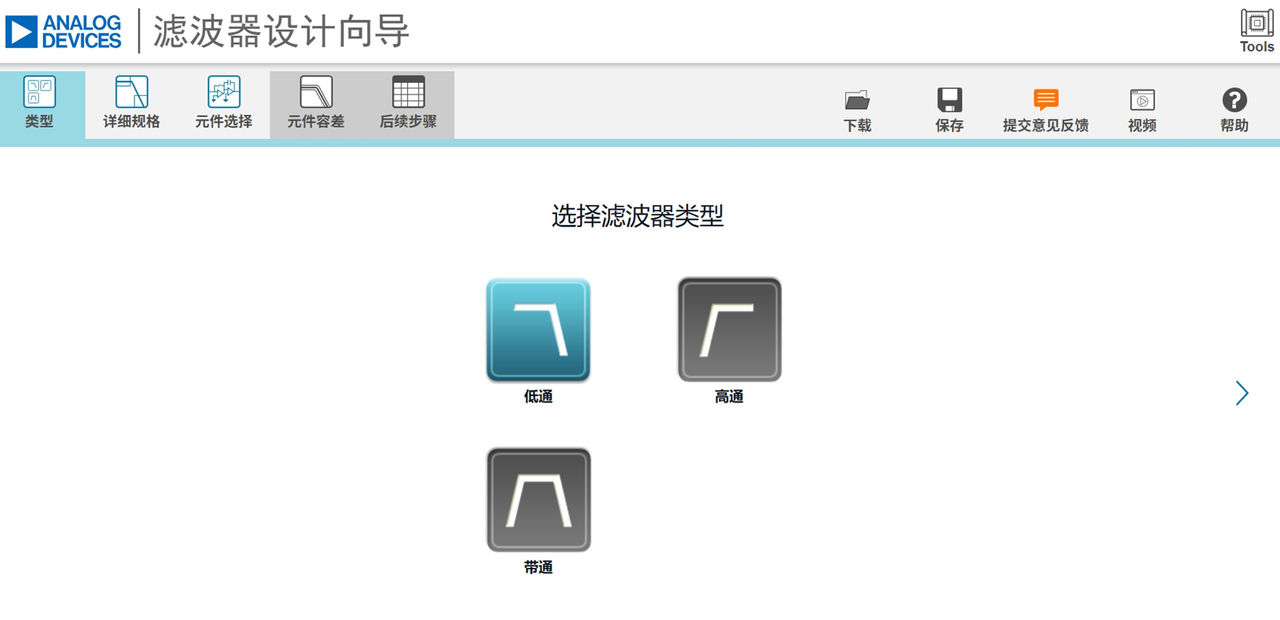

第一步：选择低通滤波器

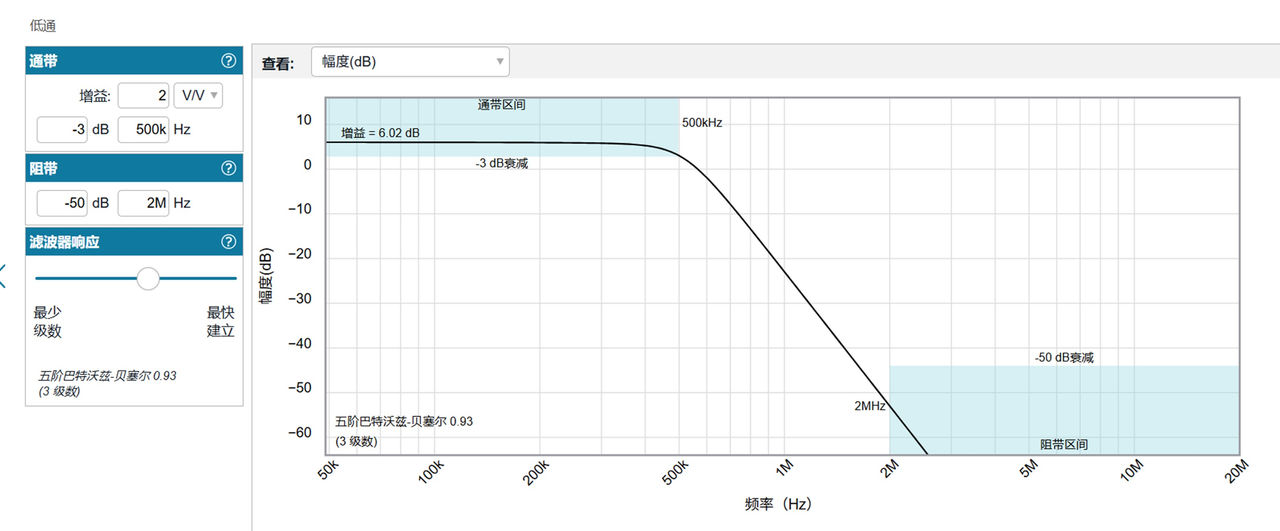

第二步：配置参数
1）配置通带参数：增益 2V/V；-3db 配置 500KHZ 通带区间；
2）配置阻带参数：-50db；2MHZ
3）选择最合适滤波器的响应
需要注意按照实现方式进行分类（阶数影响：所有滤波器类型中，阶数越高滚降越陡，但电路复杂度也增加）。如下表（表4）列出通用滤波器的优点以及使用场景可供参考：
参数 | 说明 | 典型影响 |
截止频率 (fc) | 通带与阻带分界点 | 决定可通过的信号带宽 |
过渡带斜率 | 从通带到阻带的衰减速度 | 影响频率选择性 |
通带纹波 | 通带内幅值波动 | 影响信号幅度一致性 |
阻带衰减 | 对阻带信号的抑制能力 | 决定抗干扰性能 |
表4 通用滤波器说明及使用场景
以下是整理的滤波器响应类型对比表格，包含关键特性和应用场景：
滤波器类型 | 核心特点 | 优点 | 缺点 | 典型应用场景 |
巴特沃斯(Butterworth) | 最平坦的通带响应 | 通带无纹波，相位相对稳定 | 过渡带滚降较缓 | 音频处理、传感器信号调理 |
切比雪夫(Chebyshev) | 允许通带纹波换取陡峭滚降 | 相同阶数下过渡带更陡 | 通带纹波，相位非线性严重 | 射频前端、需要快速衰减的应用 |
贝塞尔(Bessel) | 最大化相位线性度 | 群延迟恒定，脉冲响应好 | 幅频特性滚降最缓 | 数字信号采集、医疗仪器 |
椭圆滤波器(Cauer) | 通带和阻带都有纹波 | 过渡带最陡峭 | 设计复杂，相位失真大 | 通信系统、极高选择性场 |
表5 常见滤波器类型的对比

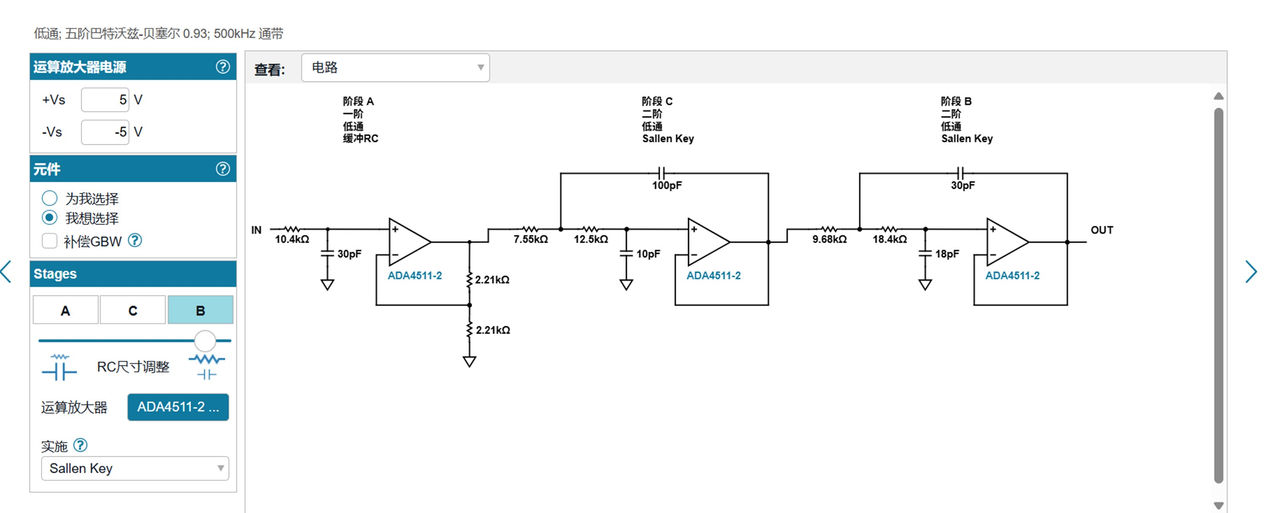

第三步：选择运放与供电电压
如下图（图3）所示，点击元件➡️我想选择，本文以通用形运放 ADA4511 为例子进行设计。

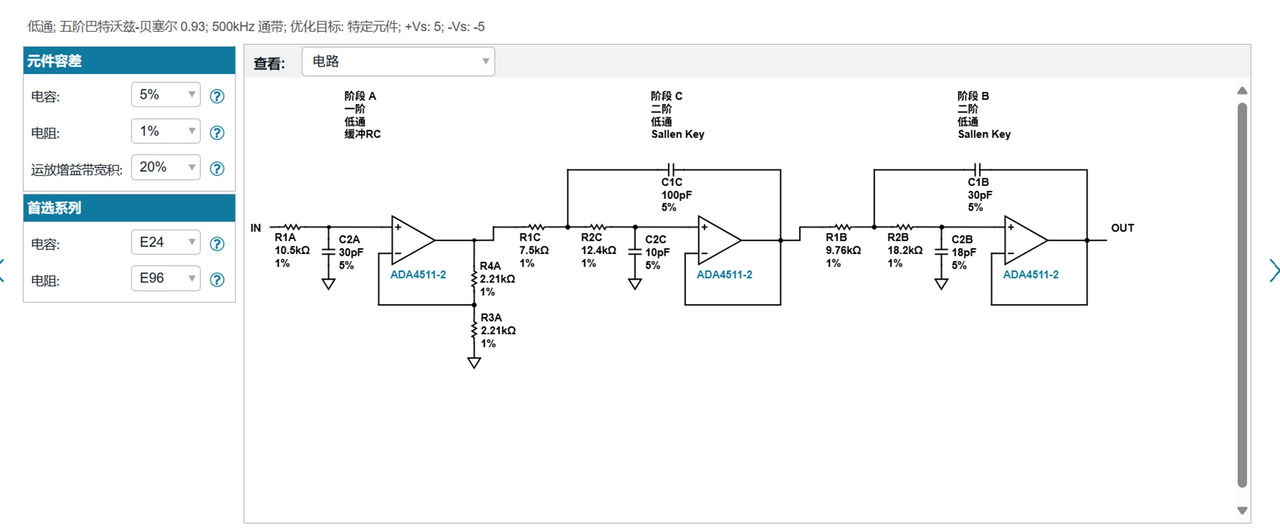

第四步：选择合适的 RC
第五步：仿真与分析

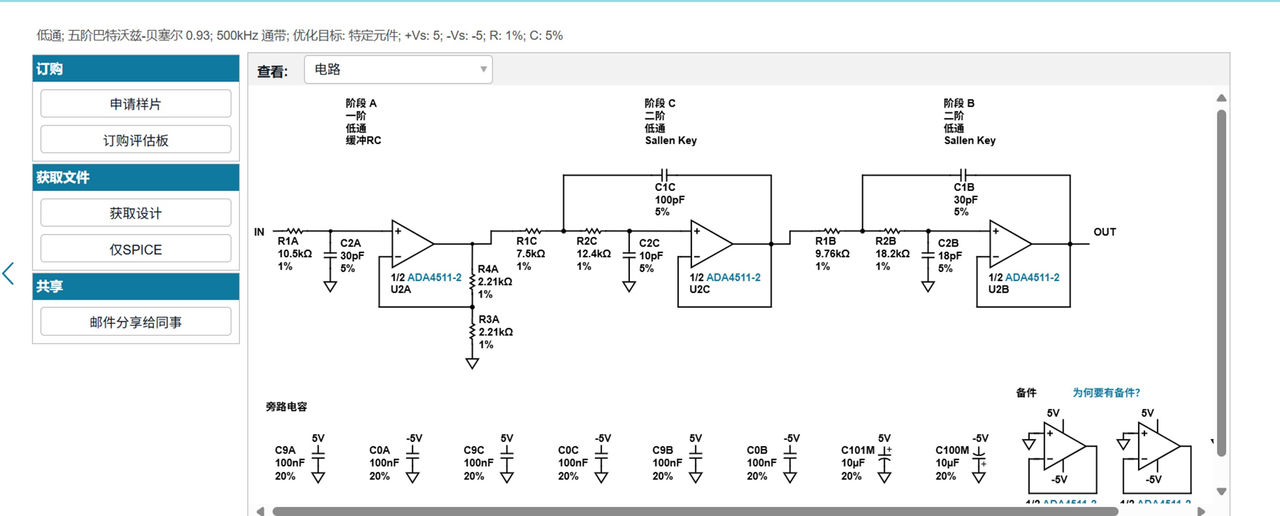

设计完成后，可导出文件进行系统仿真，如下图（图5）：

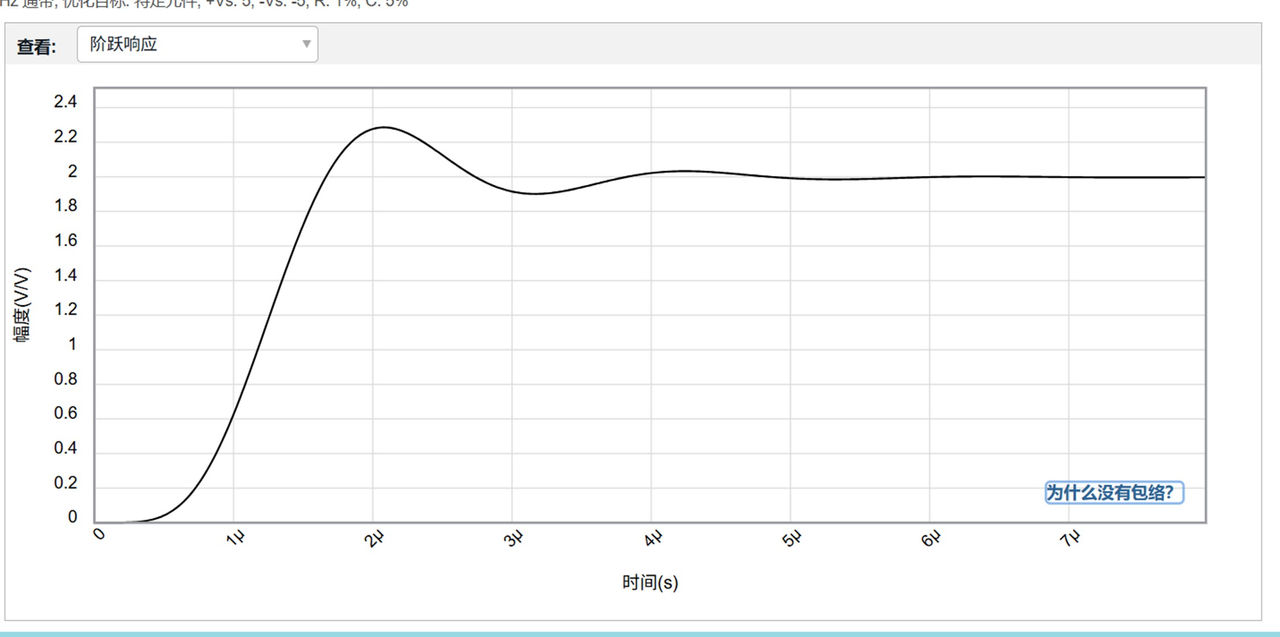

可以选择阶跃响应来观察建立时间，如下图（图6）所示：

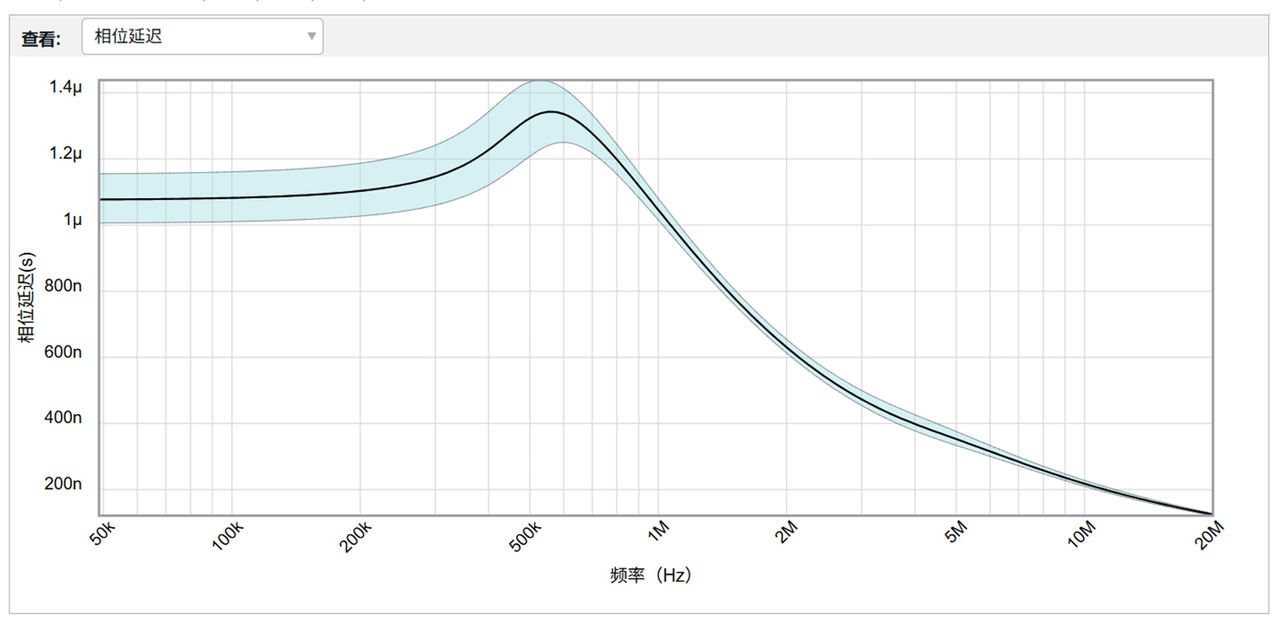

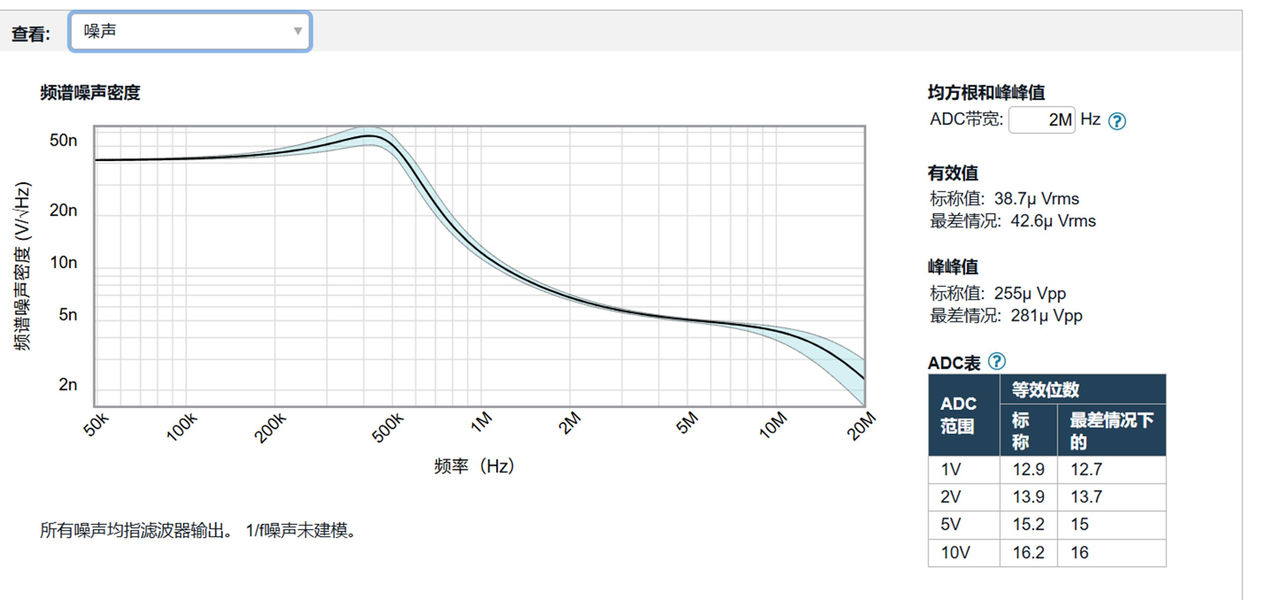

同时也可以检查系统的相位延迟和整个系统的噪声特性：
六、总结
ADI 在线滤波器设计工具是一款功能全面、操作便捷的设计平台，能够显著提升有源滤波器的设计效率与准确性。结合实际设计案例，本文展示了从参数设定到仿真验证的完整流程，为工程师提供了实用参考。欲了解关于更多 ADI 相关方案或技术信息，请与骏龙科技当地的办事处联系或点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
