Altera FPGA EMIF 设计与调试

本文主要介绍 Altera FPGA 外部存储器接口 EMIF 的技术选型、设计实现、仿真验证与硬件调试。

EMIF，全称 external memory interface，是 Altera FPGA 中用于连接外部存储器的专用接口控制器，当前支持系列有 20nm 的 Cyclone® 10GX、Arria® 10GX/SX；14nm 的 Stratix® 10 全系列和 Agilex® 5 全系列、7nm 的 Agilex® 7 全系列。EMIF 目前支持的协议如下：

• DDR5、LPDDR5
• DDR4、LPDDR4
• DDR3、LPDDR3
• QDR II、QDR IV

EMIF 的核心结构如下：几乎每个 IO Bank 都会有 EMIF 硬核控制器（Agilex® 系列是两个，其他系列是一个），每个 IO Bank 的 EMIF 主要相关模块有做校准的 Hard Sequencer，做 DDR 时序控制的 Memory Controller，做 High-Speed PHY Clock Tree，做时钟相位对齐的 Clock Phase Alignment。

1. 专用存储器存放校准算法代码，由片上晶振提供时钟源，确保时序精度。
2. 预留调试接口，可与 Quartus Prime Debug Toolkit 等工具对接，便于系统级调试。
3. IO-AUX 模块专门用于存储器接口校准，该模块为硬件专用，用户无法直接调用。

下图（图3）罗列了 EMIF 支持的类型：

在选择 FPGA 芯片时，需根据存储器接口的带宽需求进行评估。Altera 提供了以下两个实用工具：

• 确定实现预期带宽所需的内存接口
• 根据所选的内存配置计算带宽
• 显示支持所选内存接口的所有 Altera Agilex®、Altera Stratix® 10 和 Altera Arria® 10

• 确定实现预期性能所需的 Altera FPGA 设备产品家族和速度等级
• 显示不同内存选择所提供的最大频率和 DQ 宽度

🔗 推荐访问：Altera EMIF 支持页面

I/O Bank 的一个 Lane 可以用作一个 x8/x9 的 DQ 组，包括一对 DQS/DQS# 和最多 10 根数据线（包括 DQ 和 DM）；当然也可以把一个 Lane 用作两个 x4 的 DQ 组，这种情况下有两对 DQS/DQS# 和 8 根 DQ，不支持 DM；还可以用多个 Lane 构成 x18 和 x36 的 DQ 组。

需要注意：

• 在一组 DQ 中，DQS 位置基本是固定的，多为 DQ 组的中间，以保证信号完整性
• 在一组 DQ 中，DQ 的顺序可以调换，正常 fitter 都能通过
• 一个 Lane 里，使用 DQ 组后，剩下的 IO 可以作为普通 GPIO 使用

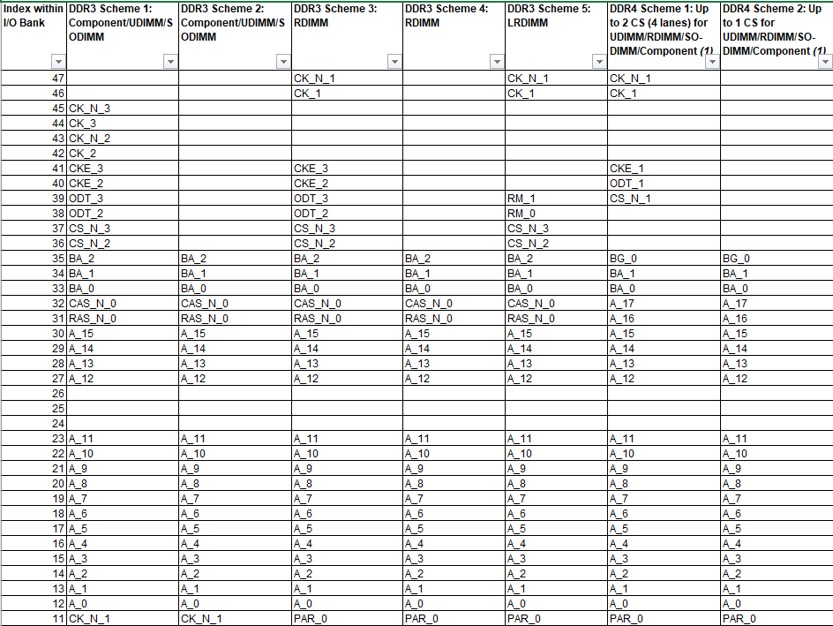

对于 AC 信号（Address/Command），每个信号都有其固定的位置，不可随意摆放。

对于跨 Bank 的 EMIF，需保证 IO Bank 是连续的，AC 信号要放置于信号簇的中间，且 AC 信号不能跨 Bank。

• Bank 区不连续的地方不能组合一个 EMIF 设计
• 不同列的 Bank 不能组合一个 EMIF 设计

• A10 HPS 的 EMIF 里，I/O Banks 2K 和 2J 用于 x32/ x40 设计，2K、2J、2I 用于 x64/x72 设计
• AC 信号簇和 ECC 数据都要位于 2K Bank
• PLL 参考时钟、RZQ 信号必须位于 2K Bank
• 在单个数据通道内（实现单个 x8 DQS 组）：
  • DQ 引脚必须使用序号 1,2,3,6,7,8,9,10 的引脚。DQ 位之间可以交换位置（例如可以交换 DQ[0] 和 DQ[3] 的位置），只要结果引脚只使用规定的这些序号引脚
  • DM/DBI 信号必须使用序号 11 的引脚
  • DQS/DQS# 必须使用序号 4、5 的引脚

接下来介绍 IP 配置与仿真。根据下图（图10）操作先选择需要用到 DDR 类型，再生成 example 工程。

• 建议跳过校验、使用隔离 PHY，以提升仿真速度。
• 勾选 Simulation，选择仿真语言格式。

其他仿真平台请参考“External Memory Interfaces Altera Arria® 10 FPGA IP Design Example User Guide”文档。自建工程仿真时，需要在 IP生成时选择生成仿真文件，然后在搭测试环境时就可以在测试文件里添加 example 时生成的 DDR 仿真模型，或者到 DDR 原厂网站下载对应型号的仿真模型进行添加。

在做 memory 的调试时，建议优先使用 IP 生成的 example 进行测试，该 example 里头有着丰富的样本与指示信号，便于调试。

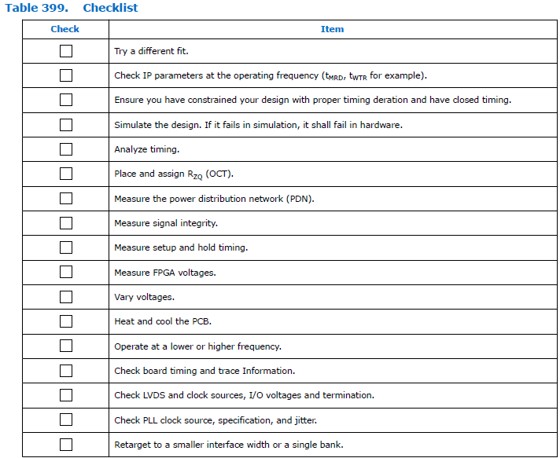

下图（图16）为硬件检查清单：

当出现校准失败或有误码时，可参考以下方向进行排查：

• 检查 DDR 端电压、VREF、FPGA IO Bank 电压、FPGA 侧 VREF 等是否在要求范围里；
• 检查 FPGA 与 DDR 端的 RZQ 电阻值是否焊接 240Ω；
• 检查 IP 里 memory timing 栏参数是否与颗粒手册要求的一致；
• 在手册要求范围内，加大 CWL 和 CL 的值；
• 查看 Quartus report，看报告是否有时序违规，消除违规；
• 降低 memory 的数据速率；
• 减少控制的颗粒数量；
• 对于 DDR3L 可尝试把电压抬升到 1.5V；
• ……

Altera 的 EMIF IP 设置完参数后均可生成一个 example，所有样机调试都可以通过这个 example 来调试，可以通过 signal tap 抓取以下信号进行分析指导：

• Local_cal_fail：校准失败
• Local_cal_success：校准成功
• Traffic_gen_fail：有误码
• Traffic_gen_pass：没误码
• Pnf_per_bit：指示当前数据位置是否错误
• Pnf_per_bit_persist：指示整个测试流程当前位置是否发生过错误
• Avalon-mm：逻辑与 IP 的数据交互接口

1. 点击 “Initial Connections”
2. 点击 “Link Project to Device”
3. 点击 “Create Memory Interface Connection”
4. 可选点击 “Create Efficiency Monitor” 查看效率
5. 点击 “Report Calibration” 获取校准报告

• 各 DQS 组校准状态
• DQS 信号的延时校准数据
• 2D 眼图（静态显示，可用于初步判断信号质量）

Altera FPGA 的 EMIF 接口为高性能存储器连接提供了完整的硬件与软件支持。从芯片选型、IP 配置、仿真验证到硬件调试，每个环节都有相应的工具与方法论支持。建议在设计初期就充分利用官方工具进行评估，并在调试阶段善用 Example Design 与 Debug Toolkit，可显著提升开发效率与系统稳定性。
