骏龙科技推出基于瑞萨 RZN2L 实现的 EtherCAT Hub Demo

骏龙科技推出基于瑞萨 RZN2L 的 EtherCAT Hub Demo，适用于人形机器人、多分支端口数据采集、工业运动控制等需要灵活布线，星形拓展或对时延有要求的工业现场应用。

Demo 所使用到的关键器件

(1) 主控：R9A07G084M04GBG RZN2L

(2) 电源：ISL80019AIRZ

(3) 多路复用器：IDTQS3VH257PA

(4) 功率比较器：ISL28915 (1.8V 和 3.3V 选择)

(5) Eeprom：R1EX24032ASAS0I

(6) 复位芯片：ISL88002IE29Z-TK

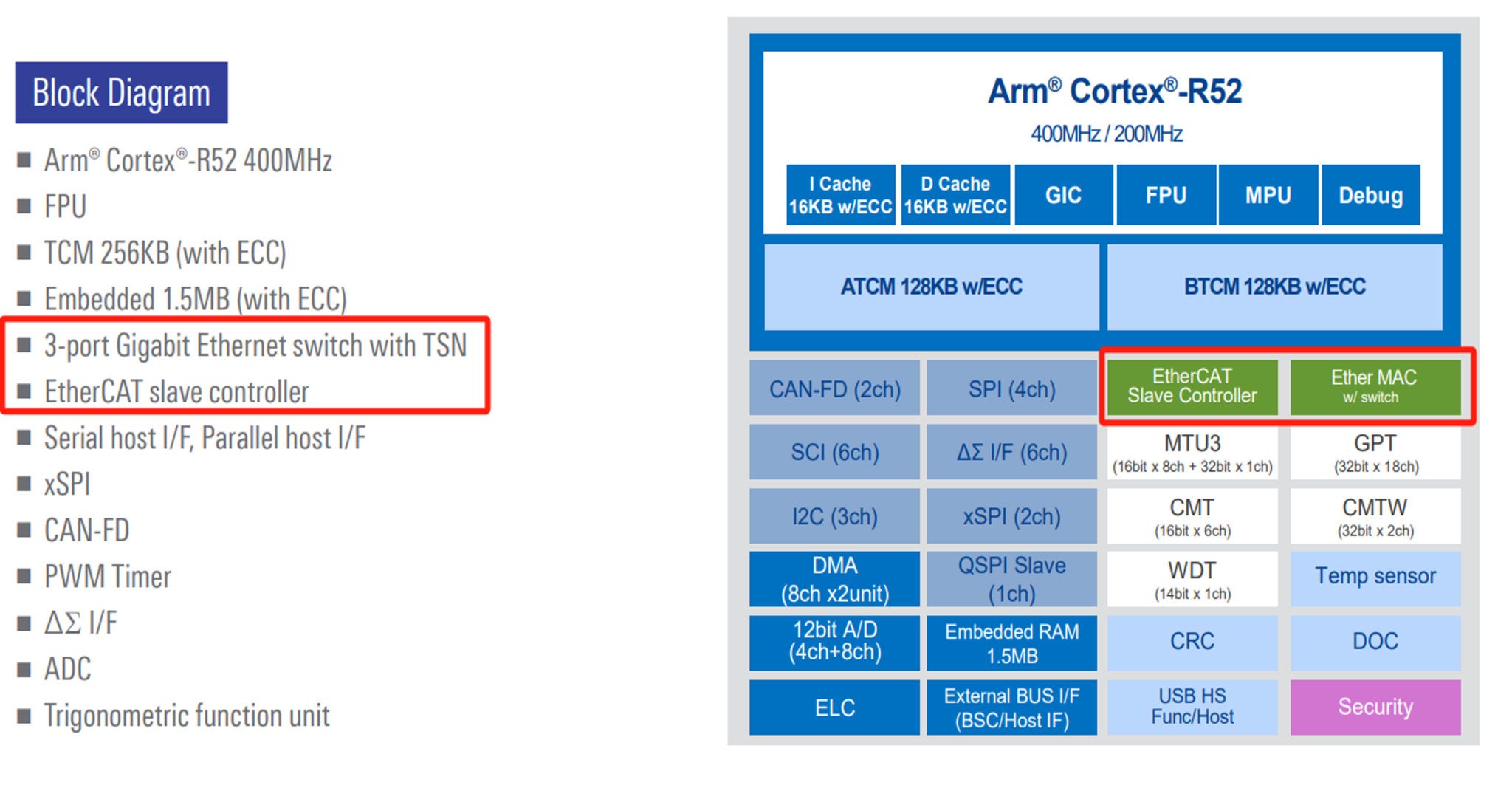

关于瑞萨 RZN2L 高性能工业总线形 MPU

  • RZ/N2L 是一种工业以太网通信用 MPU，它搭载三端口以太网和 EtherCAT 控制器，其 Arm® Cortex®-R52 的最大工作频率为 400MHz。
  • MPU 的型号为 (R9A07G084M04GBG) 共有 225PIN。

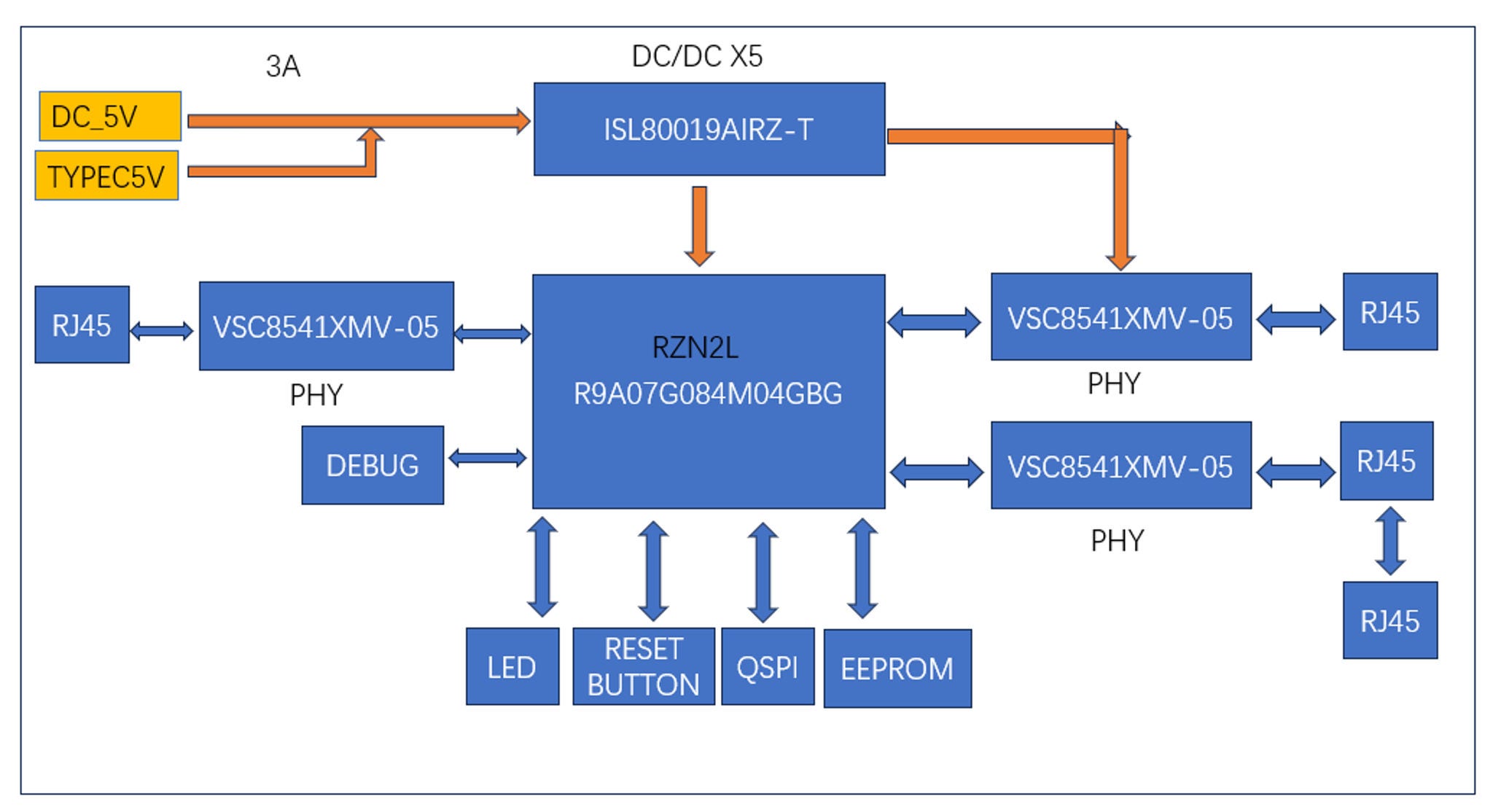

骏龙科技基于瑞萨 RZN2L 实现的 EtherCAT Hub

系统使用瑞萨高达 400M 主频的 RZN2L 系列 MPU 实现了 EtherCAT 总线的 Hub 功能，其具有性能高、周期快、时延低等特点。方便工业总线上的树形，星形拓朴拓展，使工业现场的布线与级联更加灵活。

  • 特征描述
    • 支持 EtherCAT 从站工业协议
    • 支持 5V DC 和 Type C 供电
    • 体积小、易安装、兼容强
  • 灵活拓朴
    • 四路 RJ45 端口 (一进三出)
    • 方便拓朴、级联
  • 速度快
    • 支持 100M 全双工
    • 基于高性能 EtherCAT ASIC RZN2L 通讯芯片，延时低，速度更快
  • 应用场景
    • 需要数据监控或 EtherCAT 总线布局“一扩为二”的场景

为帮助客户快速上手与二次开发，我们提供完整的开发套件：

(1) 硬件 Demo 板

(2) 硬件使用手册、原理图

(3) 与 Twincat3 联调 Quick Start 测试指南

(4) 软件侧开发指南

(5) Source Code 及烧录文件

(6) 客户二次开发的技术支持

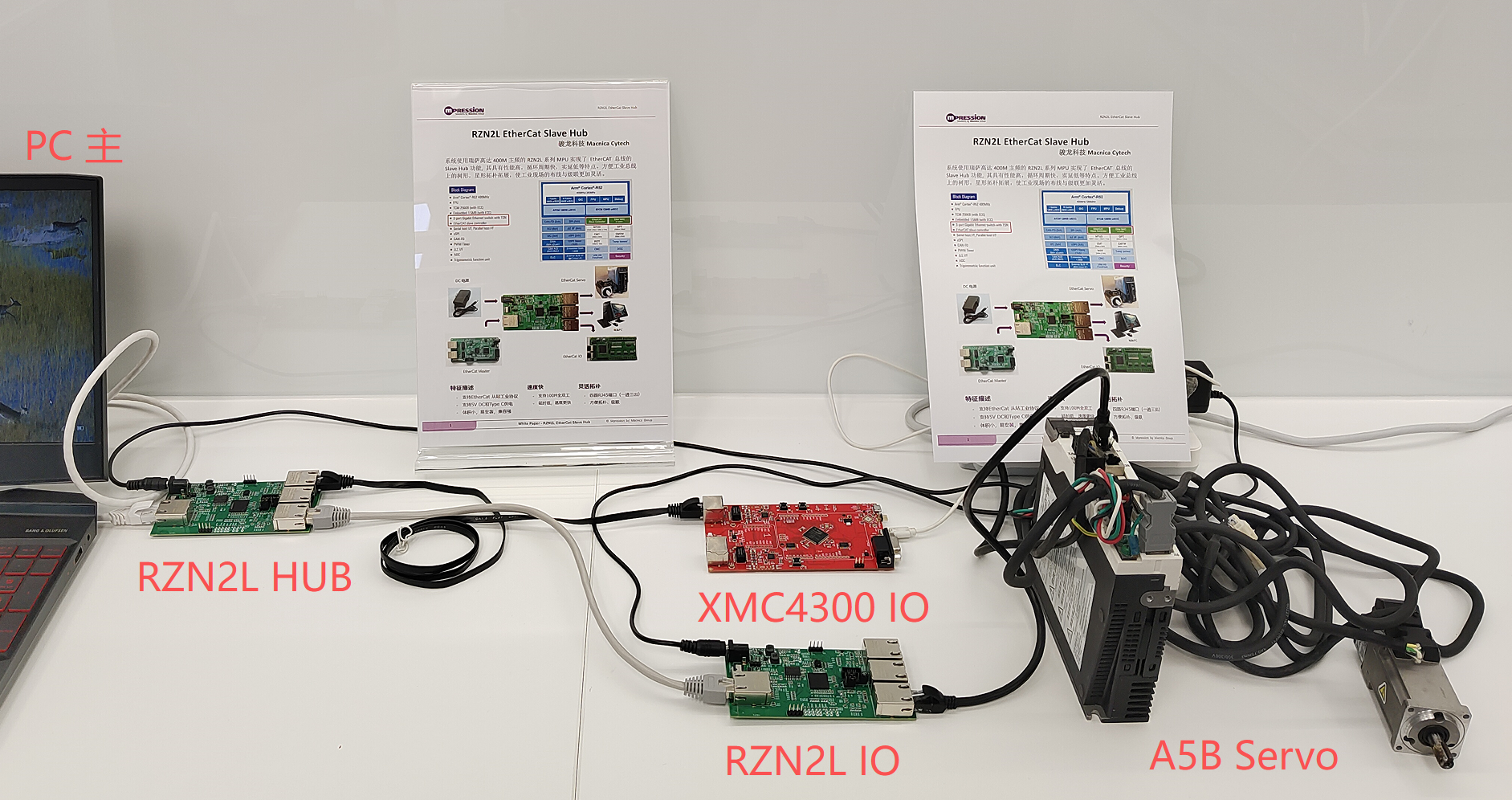

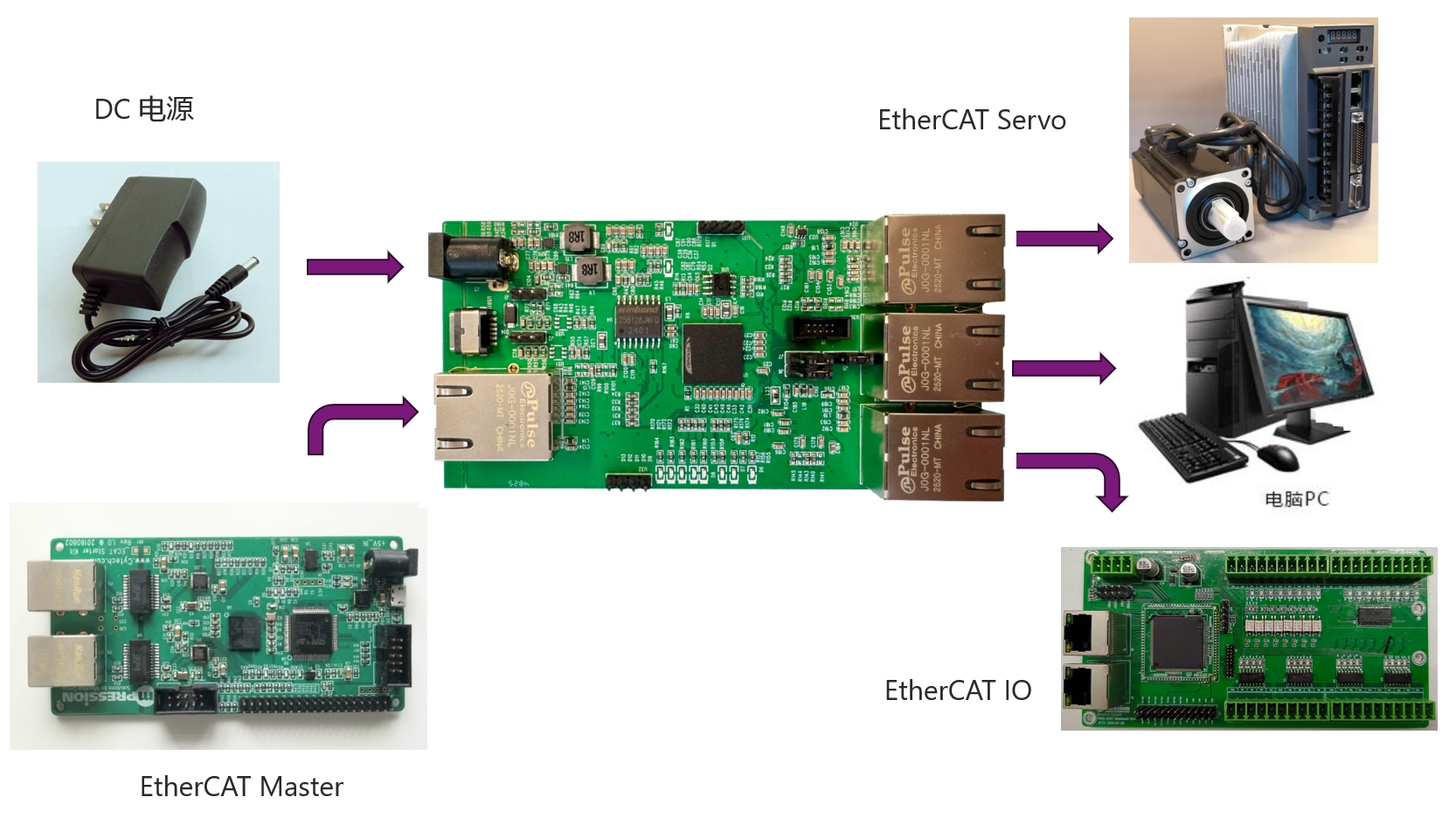

实物连接效果图：

欢迎有兴趣的客户联系骏龙科技各地办事处了解详情，也可以点击下方「联系我们」，提交您的需求，或发邮件至 jackchen@macnica.com，骏龙科技公司愿意为您提供更详细的技术解答。
