ADI 也做测试仪？全球领先模拟芯片半导体公司推出阻抗分析仪「ADMX2001B」

以往提到阻抗测量仪，人们想到的往往是体积庞大且价格昂贵的台式机型。您是否曾想过：“如果有一款小型且价格合理的模块化测量仪，使用起来会更加方便？”

如今，全球领先模拟芯片半导体——Analog Devices 公司 (以下简称 ADI)，推出了一款能够实现这一愿望的模块化测量仪。本文将介绍 ADI 的一款价格亲民、体积小巧、易于嵌入设备且便于携带的阻抗分析仪测量模块——ADMX2001B。

本文介绍的阻抗分析仪 ADMX2001B 是 ADI 新推出的 ISS 产品之一。ISS (Instrumentation System Solutions) 产品是指面向测量仪器市场的系统解决方案。该产品并非以单个元器件的形式提供，而是作为即用型模块推出，主要用于设备嵌入或评估治具等用途。

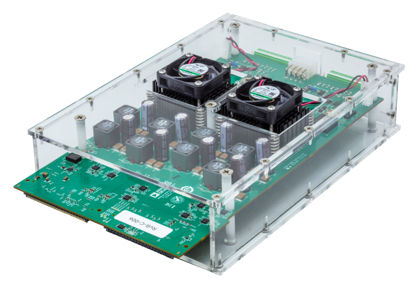

ISS 的产品系列中，除了阻抗分析仪外，还有源测量单元 (SMU) 和超低失真信号生成模块 (SG) 等。ADI 在模块产品方面同样投入了大量资源。由其在模拟领域拥有多年实绩的产品组成的模块，不仅操作简便，在性能方面也备受期待。

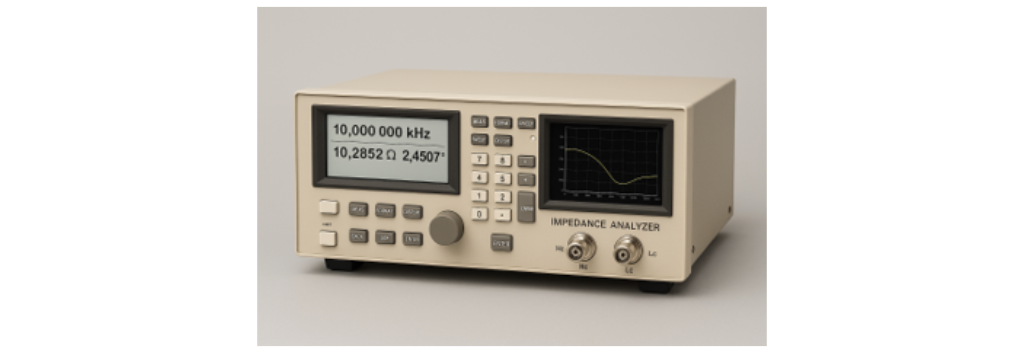

ISS 产品为何应运而生？传统的台式测量仪体积庞大，价格也高达数万至数十万元人民币以上。因此，存在以下问题：

・难以集成到设备中，也不便携带至维护现场等处

・难以确保预算，且公司内部审批手续繁琐

ISS 产品正是为了解决这些难题而设计的。由于采用小型模块形式，因此能够满足以往难以实现的应用需求，例如便携式使用和嵌入式应用等。同时由于价格较为低廉，因此相对容易确保预算。

如果对传统台式测量仪器的尺寸和价格感到困扰，ADI 的 ISS 产品将是一个极具吸引力的选择。在下节中，我们将详细介绍阻抗分析仪「ADMX2001B」。

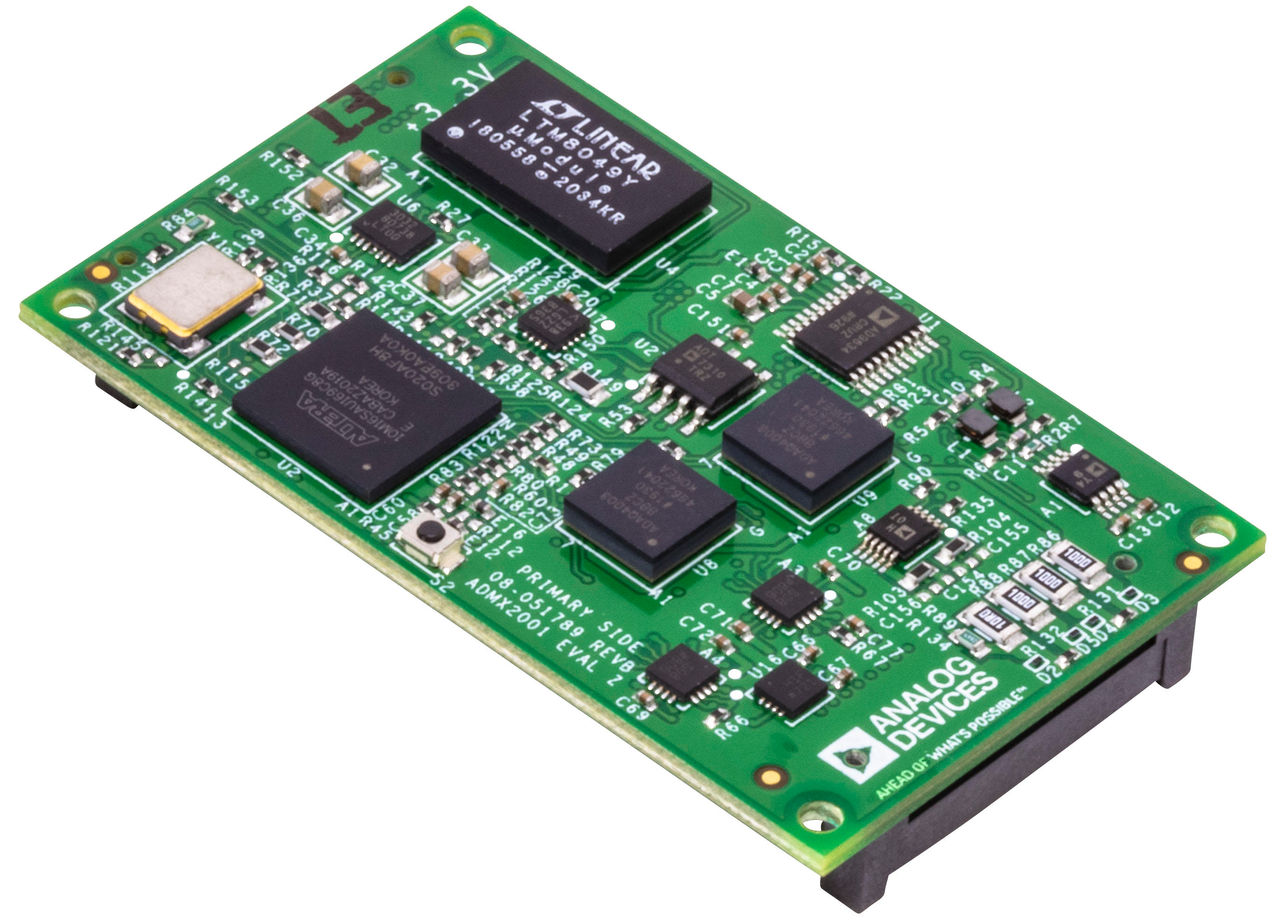

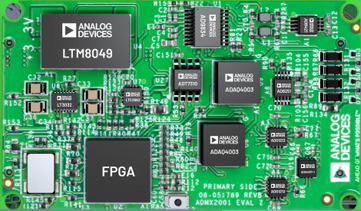

阻抗分析仪是一种用于评估电阻、电感器、电容器等被动元件特性的测量仪器。测量项目包括阻抗 (Z)、导纳 (Y)、电阻 (R)、电感 (L)、电容 (C) 等。通常，LCR 表是在固定频率下进行测量的，而阻抗分析仪则能够通过扫描频率来进行测量。以往通常采用台式机型，但 ADMX2001B 采用模块化电路板形式提供。

■ 超小型：尺寸仅为 38mm×63.5mm，可嵌入设备

超小型设计，可替代 LCR 表，嵌入设备或检测夹具中。

■ 高精度：以 0.05％ 的精度评估特性

在理想环境下，可实现 0.05% 的基本精度。

■ 支持高频：最高可测量至 10MHz

普通测量仪的主流测量范围仅为数 MHz 左右，但 ADMX2001 最高可测量至 10MHz。

■ 价格低廉：约 900 美金即可购入

在具备上述性能的同时，仅需约 900 美金即可购入 (截至 2025 年 10 月)。作为阻抗分析仪，这一价格极具竞争力，预算也更容易确保。

ADMX2001B 主要适用于产品嵌入及检测夹具的替换，可在广泛场景中得到应用。在半导体和电子元件的出货前检测中，其应用效果尤为显著。例如，在仅配备少量昂贵台式测量仪的现场，可能会出现测量仪排队等待的情况，导致检测效率降低。而使用 ADMX2001B，只需用与台式测量仪相同的预算即可引进多台设备，从而大幅提升检测能力，提高工作效率。

其他应用示例如下：

•    触摸屏的出厂检测

•    电容式传感器的检测

•    材料及电池的性能评估 (阻抗光谱法)

•    水质管理

•    生物分析 (皮肤阻抗测量等)

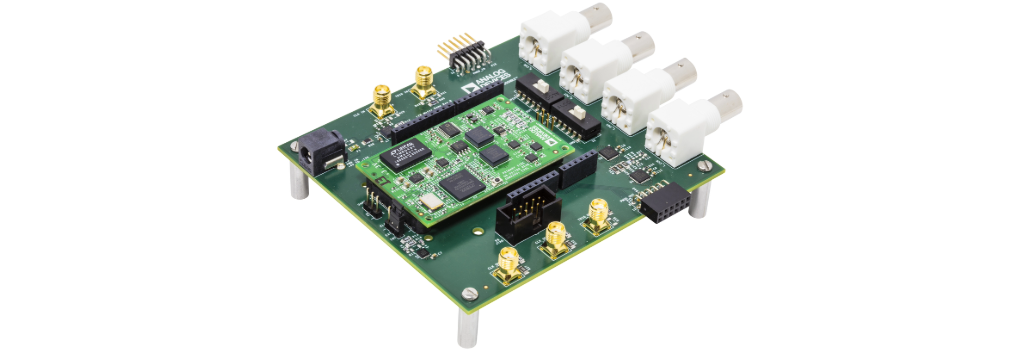

ADMX2001B 与评估板「EVAL-ADMX2001」配合使用，即可轻松开始测量。

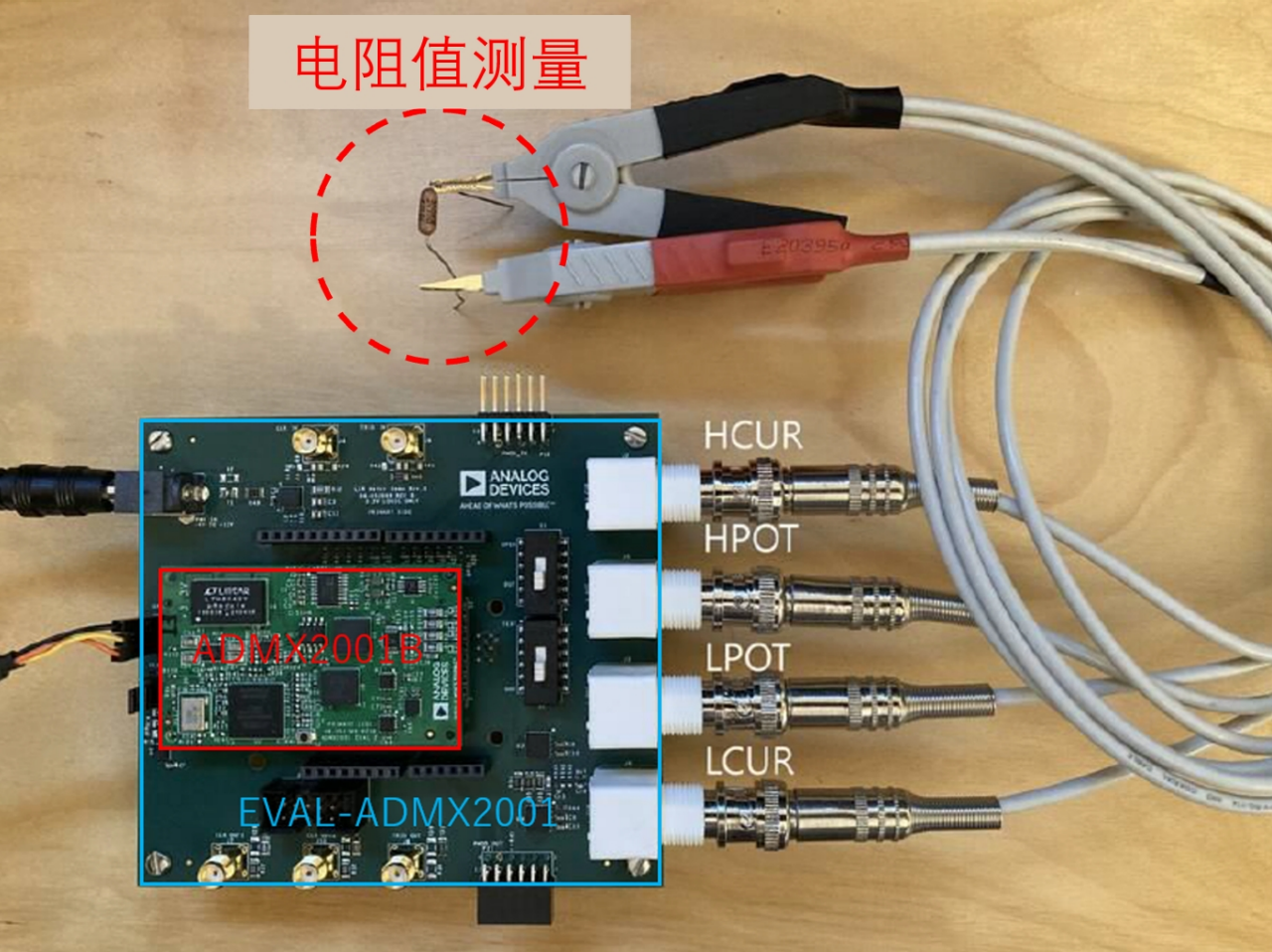

在下图中，中央的浅绿色电路板是主板 ADMX2001B。其外侧的深绿色电路板是评估板 EVAL-ADMX2001。只需将主板插入评估板，并用四端子电缆夹住被测对象，测量结果就会显示在电脑上。

ADMX2001B 共提供 0 至 17 种，共计 18 种测量模式。除了常见的 C (电容)、R (电阻)、L (电感)外，还可对 Q (品质因数)等广泛的特性进行评估。例如，

・模式0：串联电容 (Cs) 和电阻值 (Rs)

・模式5：串联电感 (Ls) 和品质因数 (Q)

像这样，只需切换模式，即可选择测量对象。

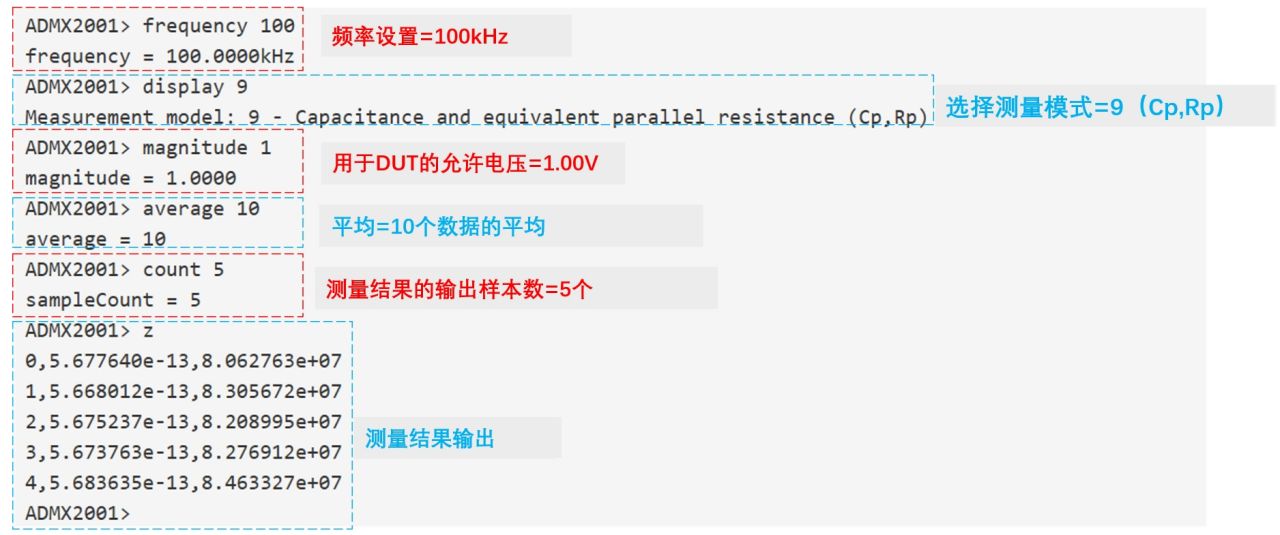

使用终端仿真器软件“Tera Term”即可轻松进行测量。可以通过输入命令来设置频率、测量模式、施加电压、平均次数等必要参数。

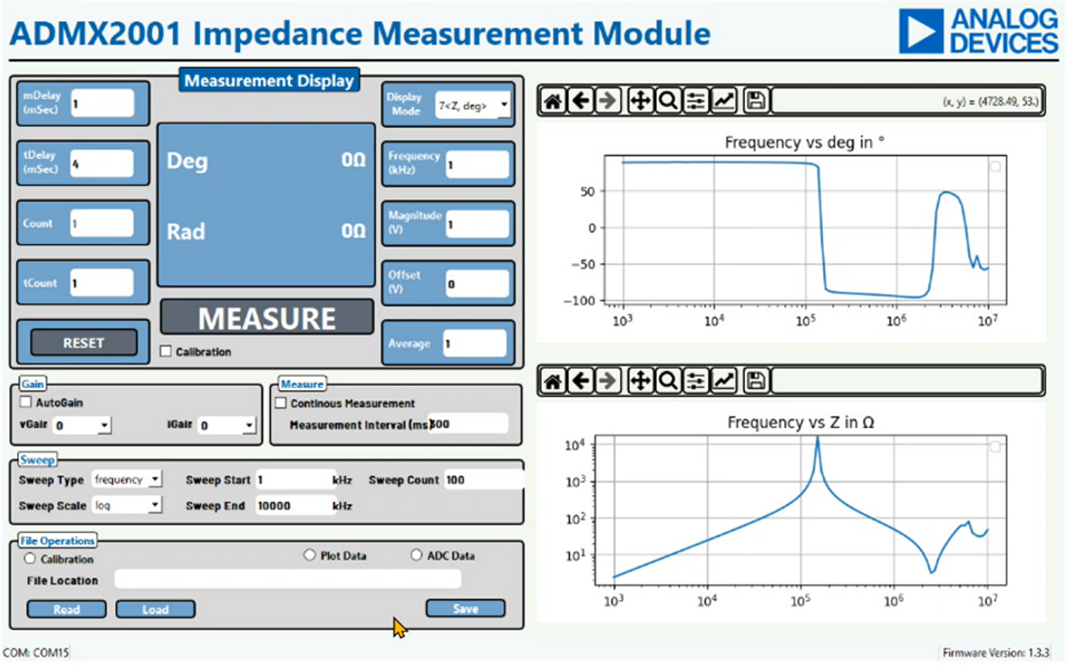

此外，ADI 还发布了 GUI 工具。通过直观的界面操作，可以流畅地设置测量条件，并轻松查看结果。您可以根据个人喜好，在命令行操作和 GUI 界面之间自由切换。

本文介绍了 ADI 的 ISS 系列产品中的阻抗分析仪 ADMX2001B。它是一款搭载了 ADI 高可靠性元器件的模块化电路板，价格在 900 美金左右，具有较高的性价比。该产品精度达 0.05%，支持最高 10MHz 的高频测量，可用于嵌入式系统和便携式应用，而这些应用在传统的台式测量仪上往往难以实现。

对于此前一直因尺寸或预算限制而感到困扰的技术人员而言，ADMX2001B 无疑将是一个极具吸引力的选择。配合评估板，可立即开始试用。欲了解关于更多 ADI 相关方案或技术信息，请与骏龙科技当地的办事处联系或点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
