活学活用 LTspice 进行电路设计 — 命令篇（1）：交流分析点命令（.ac）

在上篇《活学活用 LTspice 进行电路设计 — 更改原理图的背景颜色设置》文章中，我们介绍了在 LTspice 内更改原理图背景颜色的设置方法。《活学活用 LTspice 进行电路设计 — 命令篇》为分系列，将为大家详细介绍 SPICE 中提供的各种点命令。在第一部分中，我们将介绍电路分析中常用的交流分析（.ac 命令）。

使用 .ac 命令进行交流分析对于滤波器、网络、稳定性分析和噪声研究都非常有用。通常，在使用 LTspice 进行交流分析时，我们可能会使用 LTspice 上的 GUI 设置分析模式，本文将重点说明设置完成后在网表中的表示方法。

LTspice 的语法有两种形式。其中，< > 内的参数在设置时为必填项，[ ] 内的参数为可选项。

该频率范围由起始频率的 StartFreq 和分析结束频率的 EndFreq 设置。分析步骤数以 oct、dec、lin 和 nsteps 定义。

如果将扫描类型设置为 list 时，则可以指定单个频率进行分析。此设置在与 .step 命令配合使用时尤为方便。但这种基于列表的分析功能是 LTspice 特有的扩展，并非所有通用 SPICE 都支持此语法。

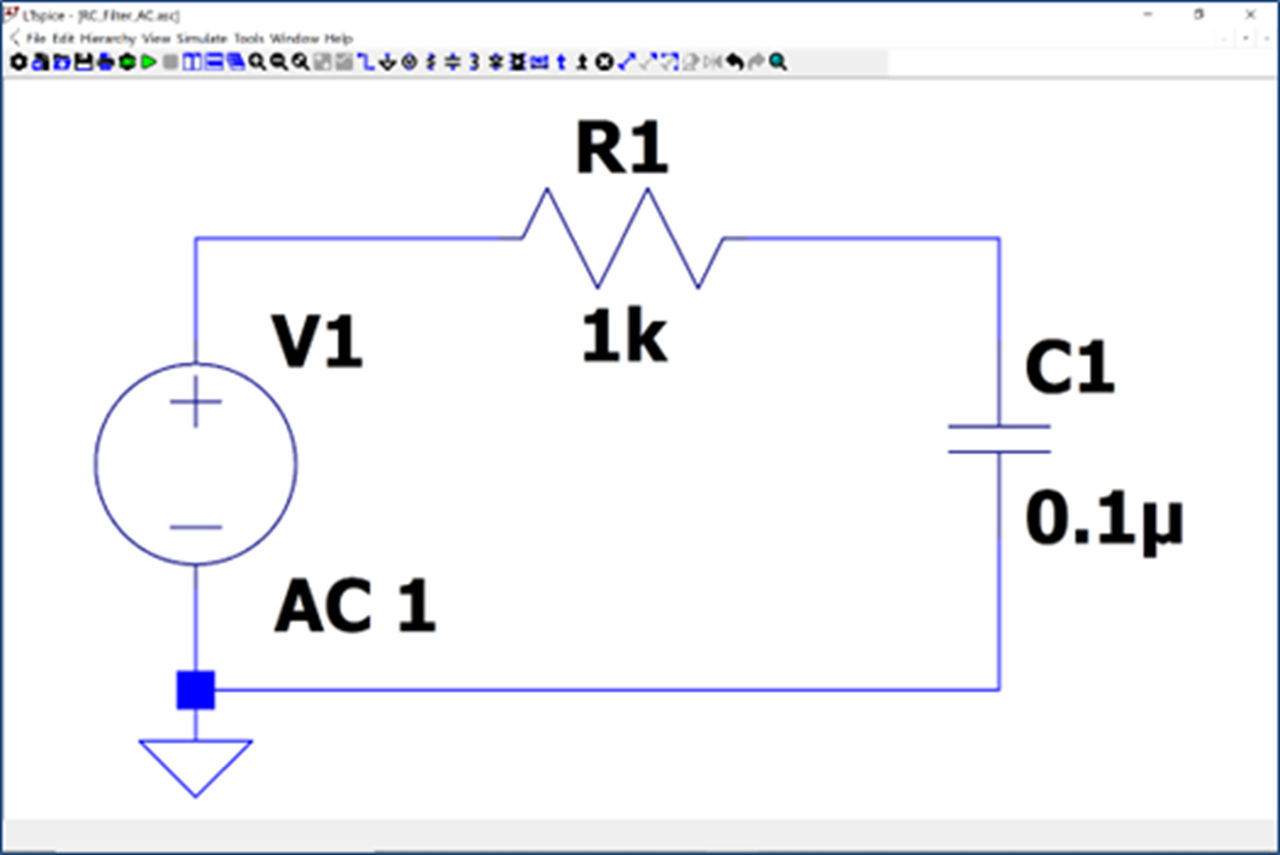

接下来我们将使用一个 RC 滤波电路来验证 .ac 命令。首先在 LTspice 上创建一个 RC 滤波器电路，如下图（图1）所示：

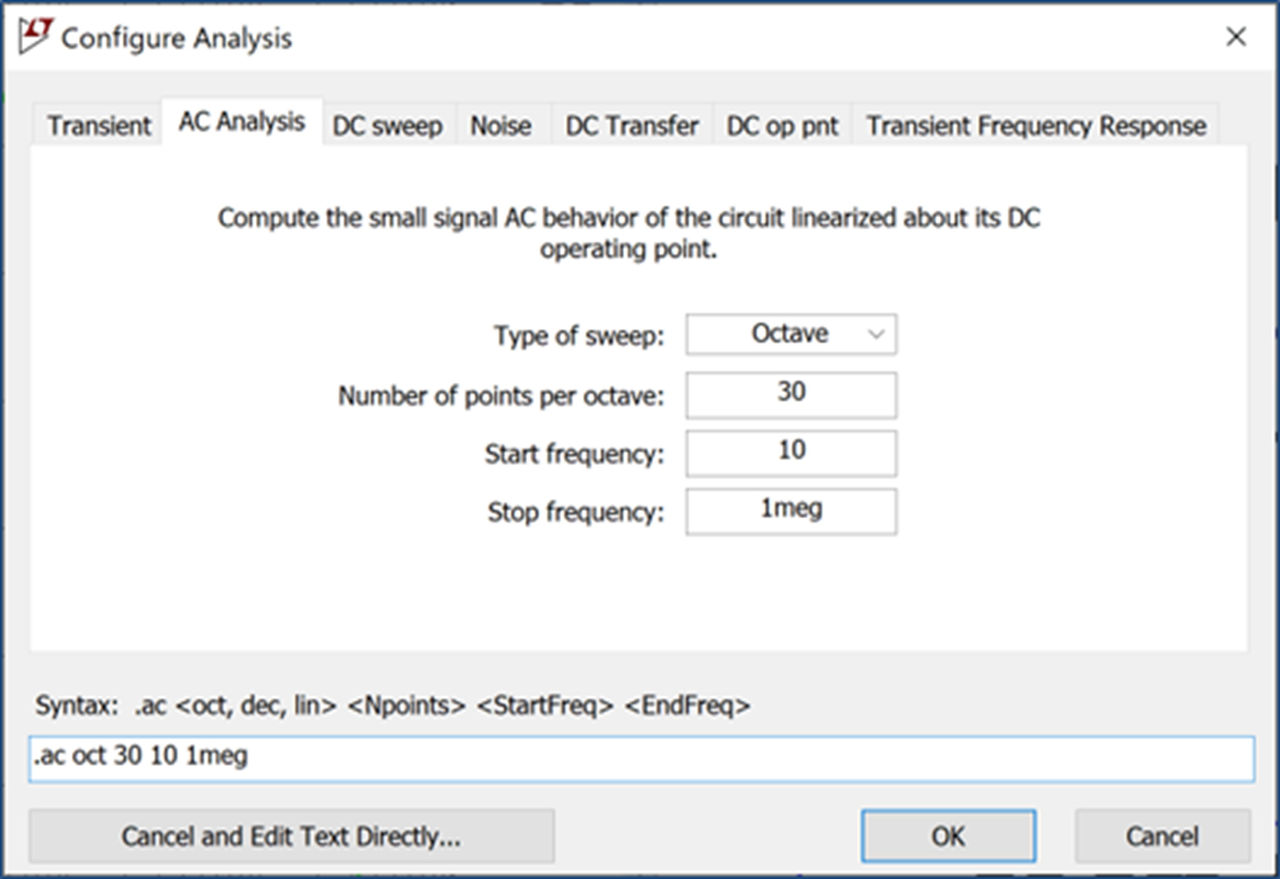

接下来配置 .ac 命令。单击工具栏上的“ac”图标以打开 Configure Analysis 菜单。打开“AC Analysis”选项卡，并在 GUI 上配置分析命令，如下图（图2）所示：

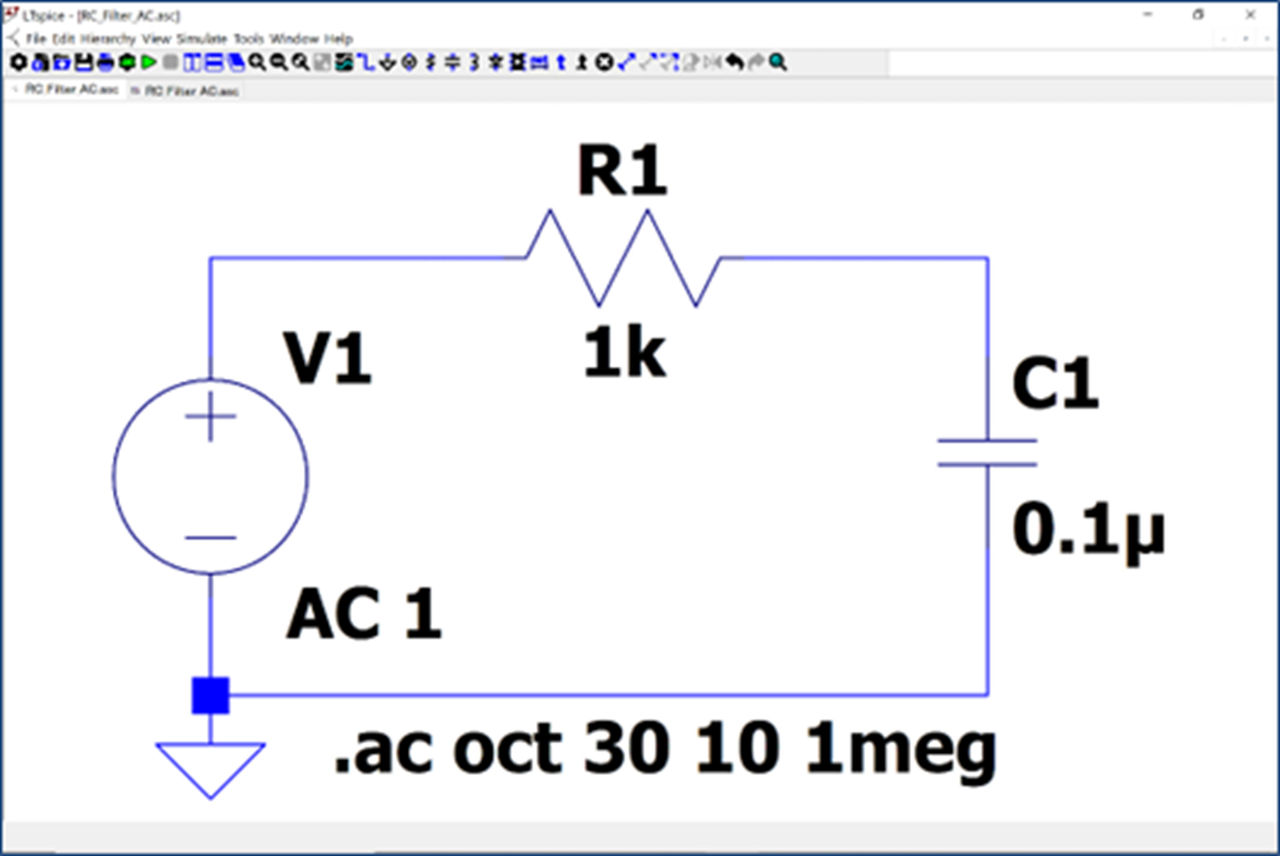

设置好的 .ac 命令电路图应如下图（图3）所示。单击工具栏上的“运行”按钮以运行仿真。

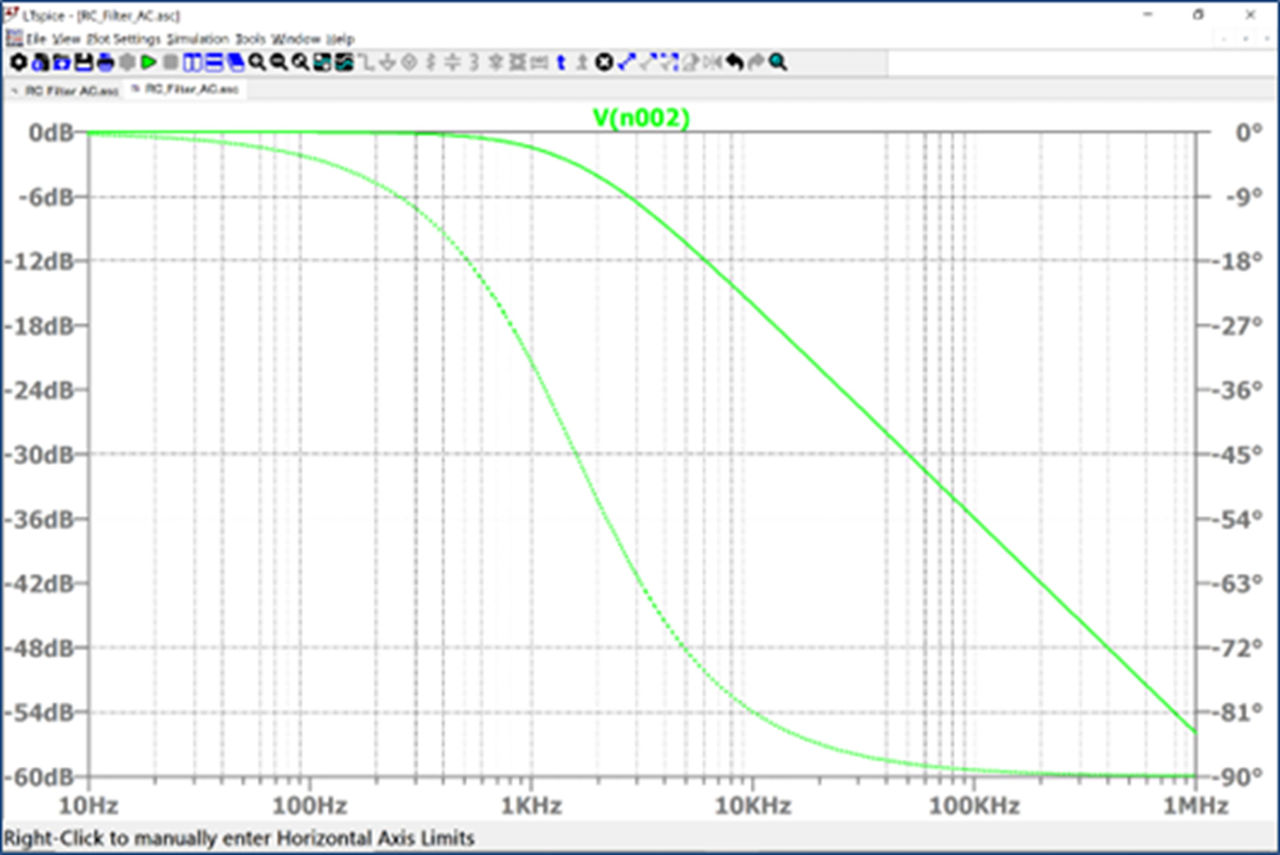

检查 R1 和 C1 之间的节点电压结果，如下图（图4）所示，可以清晰看到 RC 滤波器的频率响应特性。

本文主要介绍 LTspice 中用于频率响应分析的交流分析（.ac命令）的基本语法和设置方法。在下一篇文章中，我们将介绍 .step 命令。欲了解关于更多 ADI 相关方案或技术信息，请与骏龙科技当地的办事处联系或点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
