什么是宽禁带半导体？Si、SiC 和 GaN 基础知识总结
本文主要介绍宽禁带半导体的基本概念，对比了Si (硅)、SiC (碳化硅)、GaN (氮化镓) 三种材料的物理特性、核心优势及典型应用场景。
一、为什么宽禁带半导体备受关注？
从智能手机、电动汽车到可再生能源设备，支撑我们日常生活的众多电子产品中都离不开半导体。近年来，“宽禁带 (WBG) 半导体”一词频频进入公众视野。
根据 Fortune Business Insights 的研究，截至 2024 年，WBG 半导体市场估值为 20.8 亿美元，预计到 2034 年将扩展至 62.2 亿美元 (*1)。 WBG 半导体拥有高达 14.71% 的高复合年增长率 (CAGR)，是一个未来具有显著增长潜力的市场。
*1 来源：WIDE BAND GAP SEMICONDUCTOR MARKET SIZE AND FUTURE OUTLOOK (Fortune Business Insights)
Wide Band Gap Semiconductor Market Size, Share [2032]
与传统硅 (Si) 相比，WBG 半导体具有更宽的禁带宽度，从而实现了高耐压、低损耗和高速开关等器件特性。采用 WBG 器件，可使应用系统实现更高功率、更高效率、更高频率，进一步提升能源效率和设备性能。在这样的技术背景下，以 Si 为基础，同时根据具体用途灵活选用碳化硅 (SiC) 和氮化镓 (GaN) 等新型材料的时代已经到来。
二、什么是禁带宽度？
禁带宽度是指电子无法存在的能量宽度。
宽度越宽，绝缘击穿电场通常越大，使半导体器件即使在高压、高温和高频等恶劣环境下也能稳定工作。
击穿电场强度是衡量半导体能承受多高电压的极限指标。一般而言，提高耐压会导致导通电阻 (即电流通过时产生损耗和发热的因素) 上升，两者存在权衡关系。
然而，击穿电场强度高的材料可以有效缓解这一矛盾，因此在相同耐压等级下，SiC 和 GaN 的导通电阻远低于Si，损耗和发热也能得到更好的抑制。这样一来，既实现了器件的小型化，又确保了良好的散热性能。
- Si：它具有平衡的特性，被广泛应用于多个领域。
- SiC / GaN：禁带宽度大，作为弥补 Si 不足的下一代材料备受期待。
禁带宽度大带来的主要优势如下：
- 绝缘击穿电场变高，可实现高耐压器件的小型化
- 由于材料本身能够承受高电压，因此无需堆叠较厚的半导体层，即使在相同耐压条件下也能实现小型化。
- 导热性和耐热性优异，可减轻冷却负担
- 由于散热能力强，且在高温环境下特性仍能保持稳定，因此可以缩小冷却装置的尺寸，有助于提高整个系统的效率并实现轻量化。
- 适用于高速开关，有助于减少功率损耗
- 由于能在短时间内切换电流的导通与截止状态，因此开关时产生的损耗 (热量) 较少。同时支持高频工作，还可推动周边元件小型化。
凭借上述特性，宽禁带半导体为提升电力转换效率、实现系统整体小型轻量化做出了重大贡献。

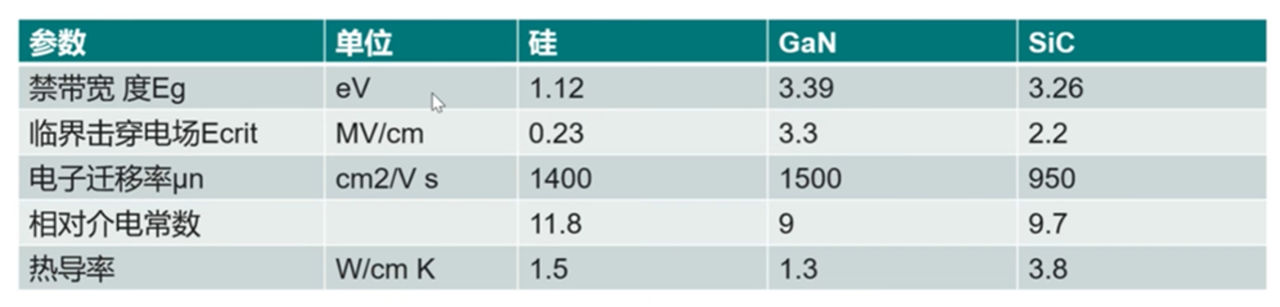

具体三种材料特性可参考下表：
三、各材料特性对比
下表对目前广泛使用的 Si，以及作为新兴选择正在加速普及的 SiC 和 GaN 的特性进行了简要汇总。
成分 | 主要特征 | 主要用途 (应用) |
Si | • 长期应用积累，制造工艺成熟 • 供应链稳定 • 可低成本大批量生产，价格优势明显 • 应用业绩丰富，可靠性高 | 几乎所有电子设备 (PC、智能手机、家电、车载设备等) |
SiC | • 高耐压、高效率 • 导通电阻低，开关损耗小 • 高温下工作稳定，散热负担轻 | EV牵引逆变器 工业电源 可再生能源设备 (光伏、储能) 轨道交通 |
GaN | • 擅长高频通信和高频工作 • 可实现超高速开关 • 有助于电源电路周边元件的小型化 | 通信设备 数据中心电源 快速充电器 5G基站 |
表2 Si、SiC、GaN的主要特征与应用

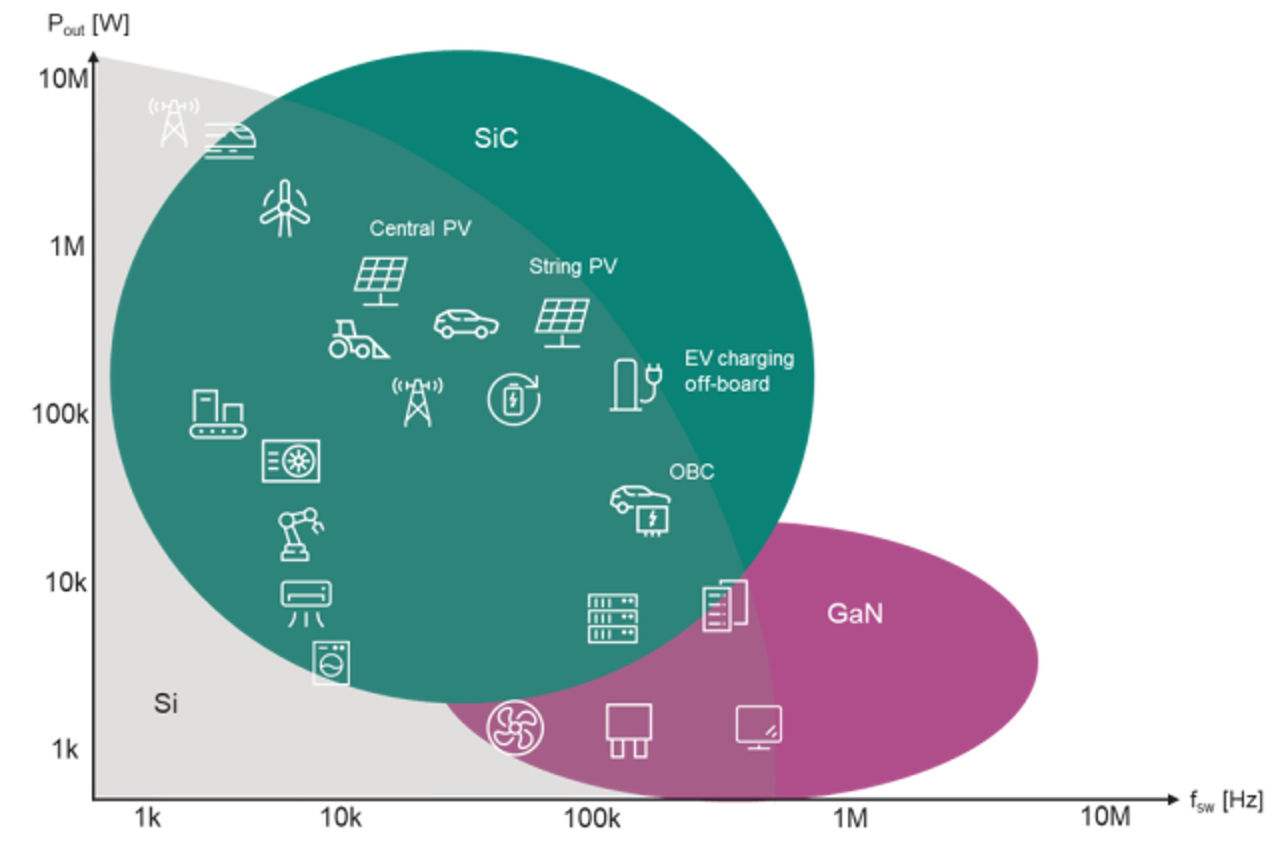

目前，Si 依然是支撑广泛领域的主力材料。而在对更高耐压和更高效率有要求的场景中，SiC 优势明显；在强调高频化和小型化的领域，GaN 则更胜一筹。充分发挥各自特性进行合理选型，是下一代电子设备开发的关键所在。
四、总结
本文对 Si、SiC、GaN 的基础知识做了简要梳理。如果您想深入了解 SiC 和 GaN 这两款下一代半导体的更详细特性及应用趋势，欢迎阅读以下推荐文章/相关内容。
欲了解关于更多英飞凌相关方案或技术信息，请与骏龙科技当地的办事处联系或点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
