加油啊!企鵝們!年輕類比 FAE 的支援日誌 第三話:我說過支持 ±40V 輸入,但是……
在前面的文章中,我們探討了模數轉換器 (ADC) 解析度的評估方法,以及一種有效提升解析度的技術手段——過採樣 (Oversampling) 。在 ADC 選型過程中,除需確認解析度、取樣速率及雜訊性能等關鍵參數外,輸入方式同樣是不可忽視的核心考量。本文將結合筆者過去在處理 ADC 輸入電壓範圍問題時的一次技術支持失誤,詳細闡述單端 (Single-ended) 、偽差分 (Pseudo-differential) 與差分 (Differential) 輸入方式之間的本質差異。
案例回顧:關於 ±40V 輸入的誤判

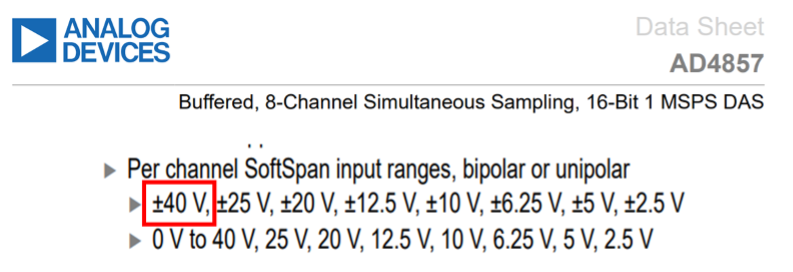

某日,一位元客戶就 AD4857 ADC 的設計應用進行諮詢。AD4857 支持寬輸入範圍,並內置了名為 SoftSpan 的功能,可通過配置內部寄存器動態調整輸入量程。查閱該器件資料手冊 (Datasheet) 時,我注意到其特性 (Features) 章節明確標注了可選 ±40V 輸入範圍。
接著,客戶問我是否也能輸入 ±30V 的信號輸入。當時,我看了規格書上的最大輸入範圍後,便告訴客戶應該沒問題。然而,事後我再次核對規格書時,才意識到自己誤解了一件非常重要的事。
問題到底出在哪裡?

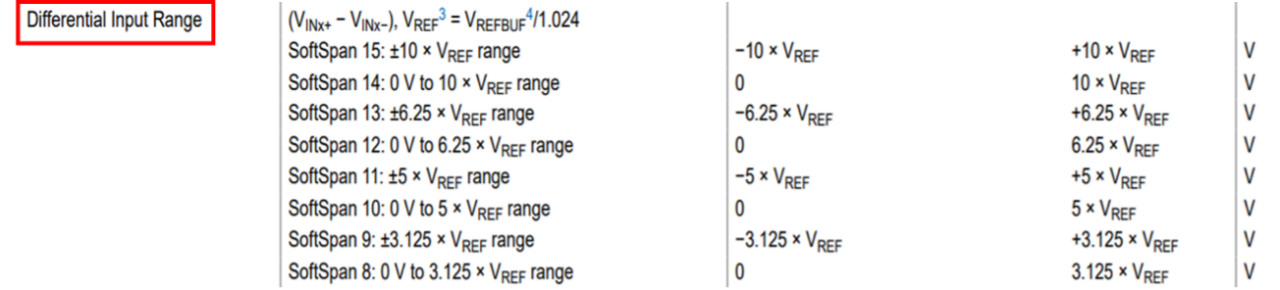

問題在於,規格書上寫的 ±40V 輸入範圍,是在該元件採用差分輸入 (differential input) 時才適用。然而,客戶的電路是單端 (single-ended) ——更精確地說,是比較接近偽差分 (pseudo-differential) 的組態。這代表在這種情況下,該電路無法滿足輸入電壓的要求。換句話說,我犯了一個非常典型的錯誤。我只確認了最大輸入範圍,卻沒有仔細確認 ADC 的輸入方式。接下來,我將說明該如何評估輸入電壓範圍,並介紹各種 ADC 輸入方式之間的差異。
單端輸入與電壓範圍
單端輸入是 ADC 最基本的輸入形式。在該結構中,輸入信號以 ADC 的接地端 (GND) 為參考基準進行轉換。換言之,輸入電壓範圍受限於信號相對於 GND 的電壓擺幅 (Swing)。因此,允許的輸入電壓通常被限制在 GND 至參考電壓 (Vref) 附近,或工作電源電壓 (Vsupply)附近。
單端輸入的顯著優勢在於電路結構簡單,每個輸入通道僅需一根信號線,便於理解和佈局。然而,其固有的權衡 (Trade-off) 在於:由於信號始終相對於 GND 進行測量,地線雜訊 (GND Noise) 會直接影響轉換結果;同時,電源回路中的回流電流 (Return Current) 引起的壓降亦可能會影響轉換結果。因此,在強雜訊環境或需要高精度採集的應用中,單端輸入存在明顯的局限性。

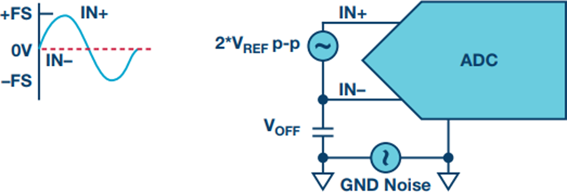

偽差分輸入與電壓範圍
偽差分輸入可在一定程度上緩解單端輸入的局限性。在此配置下,ADC 採樣的是 IN+ 與 IN- 引腳之間的電平差。然而,在實際應用中,IN- 通常連接至信號源的參考地 (GND)。因此,儘管 ADC 執行的是差分測量,其信號特性本質上仍接近單端信號。
關鍵約束在於,各輸入引腳 (IN+與IN-) 相對於 GND 仍存在獨立的絕對電壓範圍限制,該範圍通常與單端輸入範圍相近。相較于純單端輸入,偽差分輸入的優勢在於能夠有效抵消信號源接地端引入的共模雜訊或直流偏移 (voltage shifts),從而在保持電路架構相對簡潔的前提下,提升測量的穩定性。

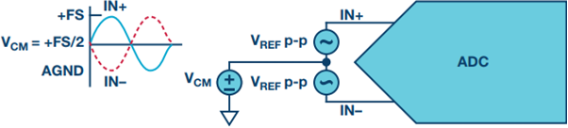

差分輸入與電壓範圍
在差分輸入方式中,IN+ 與 IN- 均作為有效信號輸入端。ADC對這兩個引腳之間的電位差進行轉換。此處的核心區別在於:輸入範圍由 IN+ 與 IN- 之間的差分電壓 (Differential Voltage) 定義,而非各引腳對 GND 的絕對電壓值。

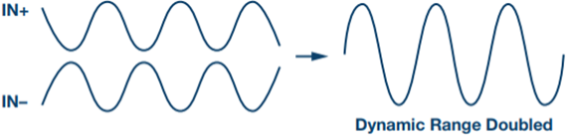

這正是我在前述技術支援案例中的誤解所在。例如,±40V 的差分輸入範圍指的是 IN+ 與 IN- 之間的位准差可以達到 ±40 V,例如 IN+ = 20V 且 IN- = −20V。這絕不代表每個輸入引腳都能夠持續承受相對於 GND 的 ±40V 電壓。設計者必須仔細確認資料手冊中是如何定義輸入範圍的。相較于單端或偽差分輸入,差分輸入架構能有效將理論輸入擺幅加倍,從而擴展系統的動態範圍 (dynamic range)。
差分輸入另一個優點是具有強大的抗雜訊干擾能力 (noise immunity)。由於信號是同時施加於 IN+ 與 IN- 的,因此同時出現在兩條信號線上的共模雜訊 (noise in common) 可以被抵消。正因如此,差分輸入經常被應用于需要高精度測量的應用。
總結
本文圍繞 ADC 輸入電壓範圍的評估方法,系統梳理了單端、偽差分及差分輸入方式的技術差異,該議題源于筆者親歷的工程失誤。在查閱 ADC 資料手冊時,僅關注“特性”部分標注的最大輸入範圍遠遠不夠,必須同步確認該規格參數所適用的具體輸入方式條件。單端、偽差分與差分輸入各有其技術優勢與設計折衷。因此工程師在選擇 ADC 時,需選擇最符合自身電路設計與應用需求的輸入方式。
欲瞭解關於更多 ADI 相關方案或技術資訊,請與駿龍科技當地的辦事處聯繫或點擊下方「聯繫我們」,提交您的需求,駿龍科技公司願意為您提供更詳細的技術解答。
